Дыхательные контуры

Дыхательный контур условно можно разделить на две части:

  • Патрубок вдоха дыхательного контура (в его состав могут входить фильтр вдоха, гибкие шланги, системы увлажнения дыхательной смеси (увлажнители, в том числе увлажнитель Hamilton Medical H-900), влагосборник, У-образный коннектор, датчик CO2 и датчик потока);
  • Патрубок выдоха дыхательного контура (в его состав могут входить гибкие шланги, датчик потока, У-образный коннектор, увлажнитель или тепловлагообменник с фильтром/тепловлагообменником, а также крышка и мембрана клапана выдоха).

Углекислый газ выходит через крышку клапана выдоха, при этом благодаря конструкции устройства выдыхаемый газ не контактирует с его внутренними компонентами.



Классификация



Дыхательный контуры можно классифицировать по нескольким параметрам:

  1. По типу использования
    1. Одноразовый (одноразовое применение);
    2. Многоразовый (автоклавируемый);
  2. По группам пациентов
    1. Взрослые;
    2. Педиатрические;
    3. Неонатальные.

Дыхательные контуры универсальны и могут использоваться с любыми аппаратами ИВЛ, как с увлажнителями, так и без (с использованием тепловлагообменных фильтров (HME/HMEF)).

Запрещается использовать одновременно увлажнитель и тепловлагообменный фильтр, так как это приводит к закупориванию данных фильтров и значительному повышению сопротивления в контуре.

Примеры подключения дыхательных контуров пациента

(данные примеры приведены в ознакомительных целях, не является руководством по использованию аппарата ИВЛ, см. Руководство пользователя на аппарат ИВЛ)

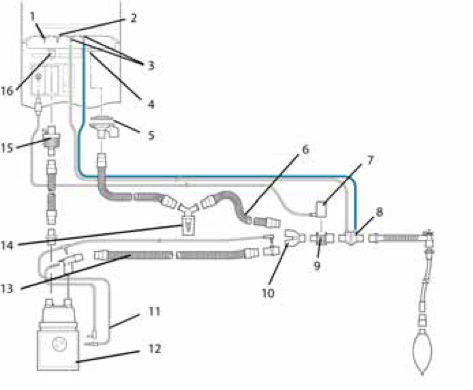

Дыхательный контур фото

Дыхательный контур пациента для использования с проводом-нагревателем (педиатрический/взрослый)



  1. Разъем для измерения дополнительного давления (Pдоп)
  2. Разъем небулайзера
  3. Разъемы датчика потока
  4. Порт «от пациента»
  5. Мембрана/крышка клапана выдоха
  6. Патрубок выдоха
  7. Датчик CO2
  8. Датчик потока
  9. Адаптер воздуховода с датчиком CO2
  10.  Y-образный коннектор
  11. Провод-нагреватель
  12. Увлажнитель
  13. Патрубок вдоха
  14. Влагосборник/провод-нагреватель
  15. Бактериальный фильтр вдоха
  16. Порт «к пациенту»

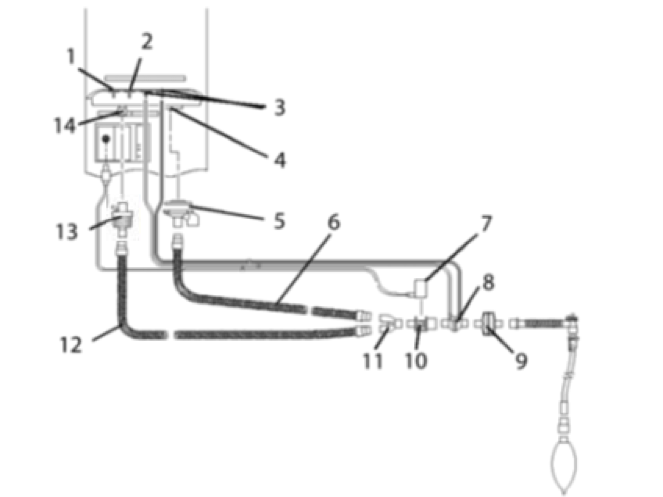

Дыхательный контур с тепловлагообменником

Дыхательный контур пациента для использования с тепловлагообменником с фильтром/тепловлагообменником



  1. Разъем для измерения дополнительного давления (Pдоп)
  2. Разъем небулайзера
  3. Разъемы датчика потока
  4. Порт «от пациента»
  5. Мембрана/крышка клапана выдоха
  6. Патрубок выдоха
  7. Датчик CO2
  8. Датчик потока
  9. Тепловлагообменник с фильтром/тепловлагообменник
  10. Адаптер воздуховода с датчиком CO2
  11. Y-образный коннектор
  12. Патрубок вдоха
  13. Бактериальный фильтр вдоха
  14. Порт «к пациенту»

Таблица наиболее запрашиваемых контуров пациента для аппаратов ИВЛ Hamilton Medical с каталожными номерами

Коаксиальный дыхательный контур для аппарата ИВЛ



  • Одноразовое применение
  • Взрослый/педиатрический
  • Одноразовый датчик потока (опция)
Длина Контура с датчиком потока Контур без датчика потока Количество в упаковке
180 см 260207 260206 20
240 см 260240 260239 10

Коаксиальный дыхательный контур для HAMILTON-G5



  • Одноразовое применение
  • Взрослый/педиатрический
  • Одноразовый датчик потока
Одноразовые крышка и мембрана клапана выдоха
Длина Контура с датчиком потока Количество в упаковке
180 см 260184 20

Коаксиальный дыхательный контур для HAMILTON-C1/T1/MR1



  • Одноразовое применение
  • Взрослый/педиатрический
  • Одноразовый датчик потока (опция)
Одноразовые крышка и мембрана клапана выдоха
Длина Контура с датчиком потока Контур без датчика потока Количество в упаковке
180 см 260128 260087 20
240 см 260127 260094 10
300 см 260167 260145 10
480 см 260168 260144 8

HAMILTON-BC8022-A: комплект нагреваемого дыхательного контура с У-образным коннектором

Для увлажнителя HAMILTON-H900

HAMILTON-S1/G5/C6/C3/C2/C1/T1

  • Многоразовое применение (Автоклавируемый)
Взрослый/педиатрический
Длина Контура с датчиком потока Количество в упаковке
- 260188 1

Дыхательный контур для HAMILTON-S1/G5/C6/C3/C2/C1 /T1/MR1, GALILEO, RAPHAEL

  • Многоразовое применение (Автоклавируемый)
  • Взрослый
Для увлажнителей Fisher & Paykel MR850 or MR730
Длина Контура с датчиком потока Количество в упаковке
- 151976 1

Дыхательный контур для HAMILTON-S1/G5/C6/C3/C2/C1/ T1/MR1, GALILEO, RAPHAEL

  • Многоразовое применение (Автоклавируемый)
  • Неонатальный
Для применения с увлажнителями (например, MR850 и MR730) с проводом-нагревателем патрубка вдоха.
Длина Контура с датчиком потока Количество в упаковке
- 151969 1



Таблица наиболее запрашиваемых фильтров

Изображение Тип фильтра Описание Каталожный номер Количество в упаковке
Тепловлагообменный фильтр
  • Одноразовое применение
  • Взрослый/педиатрический

Размеры:

Сторона пациента ID15/OD22

Сторона ИВЛ ID22
279963 1
Тепловлагообменный фильтр
  • Одноразовое применение
  • Взрослый/педиатрический

Размеры:

Сторона пациента ID15/OD22

Сторона ИВЛ OD15/ID22
279494 1
Тепловлагообменный фильтр
  • Одноразовое применение
  • Взрослый/педиатрический

Размеры:

Сторона пациента ID15/OD22

Сторона ИВЛ OD15/ID22
279974 1
Бактериальный фильтр вдоха/выдоха
  • Одноразовое применение
  • Взрослый/педиатрический

Размеры:

Сторона пациента OD22

Сторона ИВЛ ID22
279204 1
Фильтр выдоха
  • Одноразовое применение
  • Взрослый/педиатрический

Размеры:

Сторона пациента OD22

Сторона ИВЛ ID22
281537 20
Бактериальный фильтр
  • Многоразовое применение (автоклавируемый)
  • Взрослый/педиатрический/неонатальный

Размеры:

Сторона пациента ID15/OD22

Сторона ИВЛ ID22
279211 1
Бактериальный фильтр
  • Одноразовое применение
  • Взрослый/педиатрический/неонатальный

Размеры:

Сторона пациента ID15/OD22

Сторона ИВЛ OD15/ID22
279988 10

Наша компания является поставщиком официальной продукции Hamilton Medical  в стране, гарантируется оригинальность расходных материалов и запасных частей. Продукция отпускается со склада в Москве, также можем организовать доставку заказанной продукции в ваш регион. Цену на дыхательные контура вы можете запросить по телефону/Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. или воспользовавшись формой обратной связи. Другие запасные части и расходные материалы вы можете самостоятельно посмотреть в нашем каталоге либо связаться с нашим специалистом для консультации.
