Взрослый/педиатрический дыхательный контур

Чтобы обеспечить оптимальную работу аппарата ИВЛ, используйте дыхательные контуры HAMILTON MEDICAL или другие контуры, отвечающие техническим характеристикам, приведенным в Приложении «Технические характеристики» Руководства пользователя на аппарат ИВЛ. При изменении конфигурации дыхательного контура HAMILTON MEDICAL (например, в случае добавления принадлежностей или компонентов) проверьте, не превышены ли в дыхательной системе аппарата ИВЛ значения анспираторного и экспираторного сопротивления: 6 смH2O при 60 л/мин (взрослый); 6 смH2O при 30 л/мин (педиатрический).

Подключение взрослого/детского дыхательного контура предусматривает следующие этапы (НЕ ЯВЛЯЕТСЯ РУКОВОДСТВОМ ПО ВЫПОЛНЕНИЮ, ВНИМАТЕЛЬНО ИЗУЧИТЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ НА АППАРАТ ИВЛ):

  1. установка бактериального фильтра или тепловлагообменника с фильтром/тепловлагообменника;
  2. установка клапана выдоха;
  3. выбор соответствующего дыхательного контура и компонентов;
  4. сборка дыхательного контура;
  5. выполнение всех обязательных тестов (тест на герметичность и калибровки) и проверки перед работой.

Взрослы и детские дыхательные контуры могут быть одноразовыми, многоразовыми или автоклавируемыми. (Полезная информация о дых контурах)

Компоненты педиатрического/ взрослого дыхательного контура

Группа пациентов

Рост

пациента (см)

ИдВес (кг) Диаметр ЭТ-трубки (мм) Диаметр трубки дыхательного контура1 (мм) Датчик потока Адаптер воздуховода с датчиком CO2
Педиатрический 30–150 3–42 3–7 15–22 Педиатрический/ взрослый Педиатрический/ взрослый
Взрослый > 130 >30 ≥ 5 15–22 Педиатрический/ взрослый Педиатрический/ взрослый
  1. Используя коаксиальные дыхательные контуры, придерживайтесь инструкций производителя для дыхательного контра для каждой группы пациентов.



260035 Комплект автоклавируемого дыхательного контура для детей

Дыхательный контур пациента для использования с проводом-нагревателем (260035 Комплект автоклавируемого дыхательного контура для детей)



  1. Разъем для измерения дополнительного давления (Pдоп)
  2. Разъем небулайзера
  3. Разъемы датчика потока
  4. Порт «от пациента»
  5. Мембрана/крышка клапана выдоха
  6. Патрубок выдоха
  7. Датчик CO2
  8. Датчик потока
  9. Адаптер воздуховода с датчиком CO2
  10. Y-образный коннектор
  11. Провод-нагреватель
  12. Увлажнитель
  13. Патрубок вдоха
  14. Влагосборник/провод-нагреватель
  15. Фильтр вдоха
  16. Порт «к пациенту»
260036 Комплект автоклавируемого дыхательного контура для взрослых

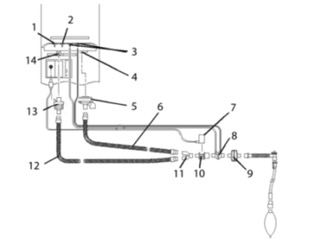

Дыхательный контур пациента для использования с тепловлагообменником с фильтром/тепловлагообменником (260036 Комплект автоклавируемого дыхательного контура для взрослых)

  1. Разъем для измерения дополнительного давления (Pдоп)
  2. Разъем небулайзера
  3. Разъемы датчика потока
  4. Порт «от пациента»
  5. Мембрана/крышка клапана выдоха
  6. Патрубок выдоха
  7. Датчик CO2
  8. Датчик потока
  9. Тепловлагообменник с фильтром/тепловлагообменник
  10. Адаптер воздуховода с датчиком CO2
  11. Y-образный коннектор
  12. Патрубок вдоха
  13. Бактериальный фильтр вдоха
  14. Порт «к пациенту»
