Спецификация датчиков потока для ИВЛ Hamilton Medical

ИВЛ производства Hamilton Medical AG оснащены датчиками потока, которые точно измеряют показатели потока, объема и давления в дыхательных путях пациента. Благодаря проксимальному датчику аппарат ИВЛ определяет даже слабые дыхательные движения пациента. Кроме этого, высокочувствительный потоковый триггер и высокое быстродействие позволяют снизить работу дыхания у пациента, подключенного к устройству. Основным элементом конструкции датчика потока является тонкая мембрана ромбовидной формы, заключенная в корпус, по обе стороны которого расположены два напорных отверстия. Отклонение мембраны обеспечивает продвижение двунаправленного потока через регулируемое отверстие.

Сечение отверстия мембраны изменяется пропорционально скорости потока. При увеличении скорости потока отверстие постепенно расширяется, вследствие чего давление внутри него падает. Перепад давлений определяется встроенным в аппарат ИВЛ высокоточным датчиком дифференциального давления. Степень перепада давления зависит от потока (эта взаимосвязь определяется на этапе калибровки датчика потока). Таким образом, поток пациента определяется по степени падения давления. Устройство определяет дыхательный объем по показателям потока. Датчик предоставляет высокоточные данные даже при наличии в нем секрета и влаги, а также при проведении небулайзерной терапии. Для предотвращения закупоривания измерительные трубки датчика непрерывно продуваются газовой смесью (продувочный поток).

Продажа датчиков потока для аппаратов ИВЛ Hamilton Medical

Датчики в наличии и под заказ. Ниже представлены самые распространённые типы датчиков потока Hamilton, полный перечень можно найти в каталоге на нашем сайте и в руководстве пользователя на ваш аппарат

Все датчики совместимы со всем актуальным на сегодняшний день оборудованием производства Hamilton Medical AG:
  • Экспертные ИВЛ S1, G5;
  • Мобильные ИВЛ C1, C2, C3, C6;
  • Транспортный ИВЛ T1;
  • Транспортный ИВЛ MR1 (для кабинета МРТ);
  • Стационарные ИВЛ GALILEO, RAPHAEL.
Наименование Тип пациента Кол-во в уп.

Автоклавируемые


Допускается обработка в автоклаве не менее 40 циклов, самые долговечные датчики.

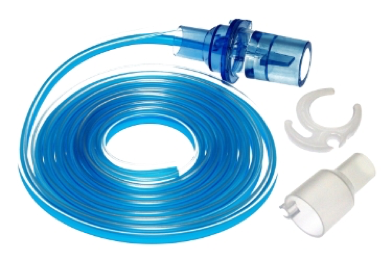

Датчик потока №950185 950185 Датчик потока, 188 см. Для взрослых и детей. 1 шт.

Одноразовые


Запрещается повторная обработка одноразовых датчиков потока.

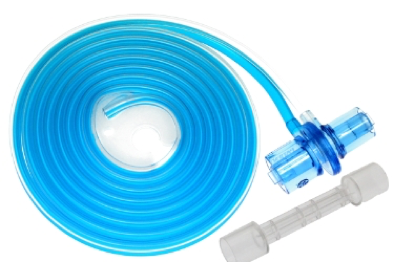

Датчик потока №281637 281637 Датчик потока, 188 см. Для взрослых и детей. 10 шт.

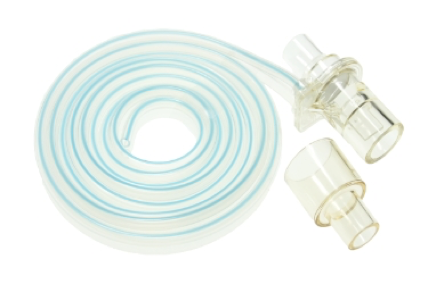

Датчик потока №155500 155500 Датчик потока Для новорожденных 10 шт.
260177 Датчик потока, 160 см. Для новорожденных 10 шт.
260179 Датчик потока, 310 см. Для новорожденных 10 шт.
282049 Датчик потока, 260 см. Для взрослых и детей. 10 шт.
282051 Датчик потока, 330 см. Для взрослых и детей. 10 шт.

Многоразовые


Допускается повторная обработка, см. инструкцию по повторной обработке многоразового датчика.
155362 Датчик потока, 188 см. Для взрослых и детей. 10 шт.

Калибровка датчиков потока на аппарате ИВЛ

В ходе калибровки выполняется проверка и перезагрузка точек калибровки, которые установлены для используемого датчика. Настроить датчик может как медицинский персонал, так и технический.

Калибровка взрослого/педиатрического датчика потока (каталожные номера 281637, 282049, 282051, 950185)

(для выполнения калибровки см. Руководство пользователя на аппарат ИВЛ):

1. Выполните настройку аппарата ИВЛ для проведения стандартной вентиляции легких, соберите дыхательный контур и установите датчик.

2. Активируйте параметр «Датч.Потока» в окне «Тесты и калибр».

Если аппарат не отключен от пациента, в строке появится сообщение «Отсоедините Пациента».

3. Отсоедините аппарат от пациента.

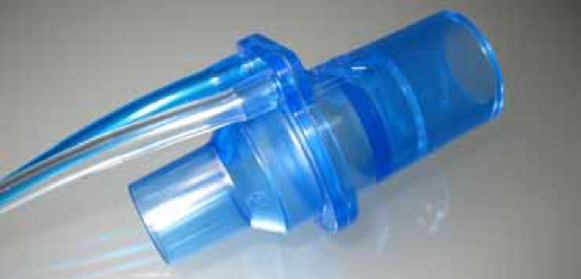

Фото датчика потока

4. Следуя инструкциям в строке сообщений, подсоедините адаптер и поверните датчик потока.

Если используются одноразовые датчики, следует подключить дополнительный адаптер, каталожный номер 279937

Дополнительный адаптер для калибровки

Если используется автоклавируемый датчик потока, следует подключить дополнительный адаптер каталожный номер 282323

5. Следуя инструкциям в строке сообщений, верните датчик потока в исходное положение.

6. После завершения теста проверьте, установлен ли в поле «Датч.Потока» зеленый флажок.

7. Если калибровка успешна, в окне «Режим Ожидания» нажмите кнопку «Запуск вентиляции» и, следуя инструкциям, подсоедините пациента к аппарату ИВЛ.

Действия в случае сбоя калибровки

Если калибровка не выполнена, в поле «Датч.Потока» отображается красный значок X.

Проведите указанные ниже проверки, выполняя после каждой из них калибровку, пока она не будет успешно завершена.

• Проверьте дыхательный контур на предмет существенных утечек (например, в самом контуре или увлажнителе), а также убедитесь, что датчик не отсоединен от аппарата ИВЛ.

• Убедитесь, что датчик правильный и надежно зафиксирован на месте. Также проверьте фиксацию клапана выдоха/мембраны.

• В случае сбоя повторной калибровки замените датчик.

• Если дальнейшие попытки выполнить калибровку неудовлетворительны, замените клапан выдоха/мембрану.



Калибровка неонатального датчика потока (каталожные номера 260177, 260179, 155500)

(для выполнения калибровки см. Руководство пользователя на аппарат ИВЛ):

1. Выполните настройку аппарата ИВЛ для проведения стандартной вентиляции легких, соберите дыхательный контур, а также крышку и мембрану клапана выдоха.

2. Убедитесь, что выбрана группа пациентов «Младенец», на дыхательном контуре со стороны пациента установлен неонатальный датчик потока, а адаптер имеется в наличии.

3. В окне «Система» -> «Тесты и калибр» выберите «Датч.Потока».

Если аппарат не отключен от пациента, отобразится сообщение «Отсоедините Пациента».

4. Отсоедините аппарат от пациента.

Датчик потока неонотальный

5. Следуйте инструкциям в строке сообщений.

a. Подсоедините адаптер к датчику потока со стороны пациента.

Датчик потока

b. Когда появится соответствующий запрос, поверните датчик потока, как показано, и подсоедините У-образный коннектор к адаптеру (каталожный номер 279964).

Датчик потока

6. Когда появится запрос, еще раз поверните датчик (в исходное положение) и отсоедините адаптер.

Датчик потока

7. После завершения калибровки проверьте, отображается ли в поле «Датч.Потока» зеленый флажок.

8. Если калибровка прошла успешно, подсоедините пациента к аппарату ИВЛ и нажмите кнопку «Запуск вентиляции» в окне «Режим Ожидания», чтобы начать вентиляцию.

Действия в случае сбоя калибровки

Если калибровка не выполнена, в поле «Датч.Потока» отображается красный значок X.

Проведите указанные ниже проверки, выполняя после каждой из них калибровку, пока она не будет успешно завершена.

• Проверьте дыхательный контур на предмет существенных утечек (например, в самом контуре или увлажнителе), а также убедитесь, что датчик не отсоединен от аппарата ИВЛ.

• Убедитесь, что датчик правильный и надежно зафиксирован на месте. Также проверьте фиксацию клапана выдоха/мембраны.

• В случае сбоя повторной калибровки замените датчик.

• Если дальнейшие попытки выполнить ее неудовлетворительны, замените клапан выдоха/мембрану.
